Как перепаять кнопки на плате автомобильного ключа

Автор: Артем Патапов, главный специалист компании Allkey. С 2012 года я каждый день помогаю людям с проблемами автомобильных ключей. Мой опыт – это тысячи отремонтированных и запрограммированных ключей.

Кнопки на автомобильном ключе перестали слушаться, а центральный замок срабатывает через раз? Это знакомая проблема для многих автовладельцев, особенно учитывая, что средний возраст автомобиля в России приближается к 15 годам. В этом исчерпывающем руководстве мы разберем все этапы: от быстрой диагностики, которая в большинстве случаев позволяет обойтись без паяльника, до детального процесса замены кнопок на плате для тех, кому ремонт все-таки необходим.

Как заменить микропереключатель на ключе

Если вы уже уверены, что причина неисправности именно в механическом износе кнопки на плате, этот гайд позволит быстро и эффективно провести замену. Этот процесс требует аккуратности, но вполне выполним в домашних условиях при наличии правильного инструмента.

Необходимые инструменты и материалы: ваш чек-лист

Для успешного ремонта вам понадобится базовый набор радиолюбителя. Основой служит паяльник с тонким жалом... и, конечно, сами новые микропереключатели для ключей, которые еще называют тактовая кнопка. Из вспомогательных инструментов крайне пригодятся пинцет для удержания мелких деталей, оплетка или оловоотсос для удаления старого припоя, а также лупа для контроля качества пайки.

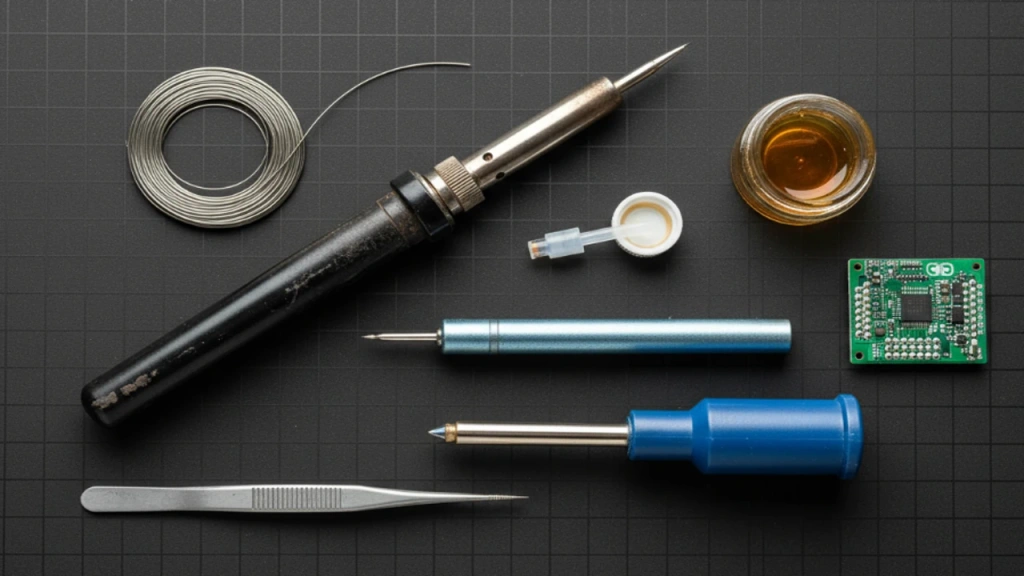

Правильный набор инструментов — половина успеха при ремонте электроники.

Пошаговая инструкция по выпайке и установке кнопок (6 шагов)

Следуйте этой инструкции, и вы сможете аккуратно заменить неисправную кнопку, не повредив плату. Главное правило — не спешить и не допускать перегрева микросхемы.

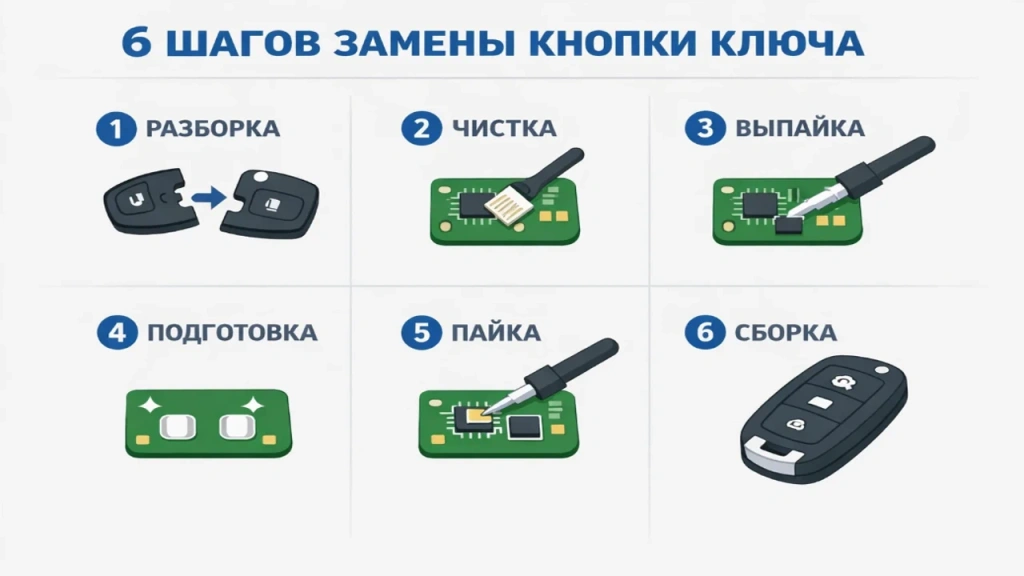

Следуйте этим шести шагам для правильной и безопасной замены микропереключателя.

Шаг 1: Разборка корпуса ключа и извлечение платы

Аккуратно подденьте корпус ключа по шву пластиковой лопаткой или тонкой отверткой. Действуйте без спешки, чтобы не повредить защелки. Если корпус ключа уже изношен или треснул, это отличный повод подобрать подходящие запчасти для автомобильных ключей и полностью обновить его внешний вид. После вскрытия извлеките плату.

Шаг 2: Диагностика и подготовка платы к пайке (очистка)

Осмотрите плату под лупой. Часто проблема кроется не в самой кнопке, а в окисленных контактах или следах коррозии от влаги. Тщательно очистите область вокруг неисправной кнопки изопропиловым спиртом и ватной палочкой.

Шаг 3: Выпайка старого микропереключателя

Нанесите небольшое количество флюса на ножки старой кнопки. Прогретым паяльником поочередно касайтесь ножек, добавляя капельку свежего припоя, чтобы расплавить старый. Затем, аккуратно поддевая кнопку пинцетом, выпаяйте ее. Не тяните с силой, чтобы не оторвать контактные площадки от платы.

Шаг 4: Подготовка посадочного места для новой кнопки

С помощью оплетки для снятия припоя или оловоотсоса удалите излишки старого припоя с контактных площадок. Они должны быть чистыми и ровными. Протрите место установки спиртом, чтобы удалить остатки флюса.

Шаг 5: Установка и пайка нового микропереключателя

Установите новую тактовую кнопку на посадочное место, соблюдая полярность, если она есть (хотя у большинства простых кнопок ее нет). Придерживая кнопку пинцетом, припаяйте сначала одну ножку, чтобы зафиксировать ее положение. Убедитесь, что кнопка стоит ровно, а затем припаяйте остальные контакты.

Шаг 6: Финальная проверка, очистка от флюса и сборка

После пайки еще раз очистите плату от остатков флюса, так как он может быть токопроводящим. Установите батарейку и проверьте работоспособность кнопки, нажимая на нее. Если все работает, соберите ключ.

Диагностика перед ремонтом: когда пайка не требуется

Прежде чем хвататься за паяльник, стоит провести простую диагностику. Часто причина отказа кнопок лежит на поверхности и не требует сложного ремонта. Этот алгоритм сэкономит вам время и, возможно, деньги.

Проверка батарейки — самая частая причина

Первейший и самый частый виновник — севший элемент питания. Если ключ начал срабатывать через раз, уменьшился радиус действия или для срабатывания требуется несколько нажатий, начните с замены батарейки. Убедитесь, что вы используете качественный элемент нужного типа (например, CR2032 или CR2025).

Визуальный осмотр без разборки

Внимательно осмотрите ключ. Продавленные и изношенные резиновые толкатели на корпусе могут просто не доставать до кнопки на плате. Трещины в корпусе, через которые внутрь попадает грязь и влага, также могут быть причиной неисправности.

Проверка рассинхронизации ключа

Иногда после замены батарейки или из-за программного сбоя ключ может "отвязаться" от автомобиля. Поищите в инструкции к вашему авто процедуру базовой ресинхронизации — часто это простая последовательность действий вроде включения/выключения зажигания и нажатия кнопок.

Использование запасного ключа для локализации проблемы

Это самый простой тест. Если запасной ключ работает без нареканий, значит, проблема точно в первом ключе. Если же оба ключа ведут себя одинаково плохо, неисправность, скорее всего, в приемном модуле самого автомобиля.

Диагностика самой платы (если шаги 1-4 не помогли)

Если предыдущие шаги не дали результата, разберите ключ и осмотрите плату. С помощью мультиметра в режиме прозвонки можно проверить целостность дорожек, идущих от кнопки к микросхеме, и целостность самой кнопки. Ищите микротрещины, следы жидкости и "холодную пайку" (тусклые, треснувшие паяные соединения).

Альтернативы ремонту: когда выгоднее обратиться к мастеру

Самостоятельный ремонт — это отличный способ сэкономить и получить полезный навык. Однако в некоторых случаях целесообразнее рассмотреть другие варианты. Если вы планируете заниматься ремонтом регулярно, имеет смысл инвестировать в качественное оборудование. Ознакомиться с вариантами можно в разделе оборудования на сайте All-key. Важно взвесить все за и против, оценив свои силы и потенциальные риски.

Ремонт в мастерской vs. Покупка нового: сравнение затрат

Выбор между самостоятельным ремонтом, обращением в сервис и покупкой нового ключа зависит от стоимости, времени и желаемого результата. Мы в Allkey постоянно анализируем рынок, чтобы наши клиенты могли принять взвешенное решение.

Данные о стоимости основаны на анализе предложений от мастерских и дилеров по России, включая регионы ДНР, ЛНР и Крым, по состоянию на вторую половину 2023 года.

Особенности ремонта Smart-ключей и систем бесключевого доступа (Keyless-Go)

Стоит помнить, что ремонт современных смарт-ключей значительно сложнее. Их платы часто залиты компаундом, а компоненты расположены очень плотно. Неаккуратное вмешательство может привести к полному выходу ключа из строя, и тогда затраты на покупку нового у дилера будут неизбежны. Если у вас нет опыта в микропайке, ремонт таких ключей лучше доверить профессиональной мастерской.

Профилактика поломок: как продлить жизнь автомобильному ключу

Лучший ремонт — тот, которого удалось избежать. Несколько простых правил помогут значительно продлить срок службы вашего автомобильного ключа.

Правила эксплуатации и хранения

Старайтесь не носить ключ в заднем кармане брюк, чтобы не деформировать корпус и не создавать постоянное давление на кнопки. Избегайте его контактов с водой, грязью и не оставляйте на солнцепеке.

Эффективность защитных чехлов

Силиконовый или кожаный чехол — это не просто аксессуар. Он отлично амортизирует удары при падении, защищает корпус от царапин и предотвращает попадание пыли и влаги на кнопки. Это копеечное вложение, которое может спасти от дорогостоящего ремонта.

Простой чехол — эффективная и недорогая защита от ударов, царапин и влаги.

Периодичность превентивной замены батарейки

Не ждите, пока ключ полностью "умрет". Заведите привычку менять батарейку превентивно, например, раз в 1.5-2 года. Это избавит вас от неприятных сюрпризов в самый неподходящий момент.

Часто задаваемые вопросы

Можно ли починить ключ, если он попал в воду?

Да, если действовать быстро. Немедленно разберите ключ, извлеките батарейку и плату. Промойте плату изопропиловым спиртом, чтобы вытеснить воду и предотвратить коррозию, а затем тщательно просушите ее феном на минимальной температуре.

Почему кнопки перестали работать после падения ключа?

При ударе мог отойти контакт батарейки, треснуть сама плата или один из паяных контактов кнопки (так называемая "холодная пайка"). Также мог отвалиться какой-либо другой компонент, например, кварцевый резонатор. Требуется вскрытие и визуальный осмотр.

Сколько в среднем стоит ремонт платы ключа в сервисе?

Стоимость ремонта кнопок в специализированной мастерской обычно варьируется от 1000 до 2500 рублей, в зависимости от сложности и региона. Это включает в себя диагностику, замену одной или нескольких кнопок и гарантию на выполненную работу.

Подойдет ли плата от другого ключа той же модели автомобиля?

Нет, почти никогда. Каждая плата привязана к иммобилайзеру конкретного автомобиля. Использовать плату от другого ключа ("донор") можно только для перепайки с нее радиодеталей, таких как кнопки или микросхемы, но не для прямой замены. Совместимость компонентов нужно проверять отдельно.

Что делать, если после пайки повредил дорожку на плате?

Если вы случайно оторвали контактную площадку или повредили токоведущую дорожку, не паникуйте. В большинстве случаев ее можно восстановить, аккуратно зачистив и проложив тонкий проводок-перемычку. Однако эта работа требует большого опыта. Если вы не уверены в своих силах, лучше остановиться и отнести ключ специалисту.

Ключевые выводы и совет эксперта

Ремонт кнопок автомобильного ключа — задача вполне выполнимая. Ключ к успеху, как бы каламбурно это ни звучало, — это правильная диагностика. Потратив 15 минут на проверку простых вещей, вы можете избежать сложного ремонта. Если же пайка неизбежна, аккуратность и правильные инструменты сделают этот процесс доступным даже для новичка.

«Помните, самая частая ошибка — спешка. Дайте паяльнику прогреться, используйте качественный флюс и не перегревайте плату. Успешный ремонт приносит не только экономию, но и огромное удовлетворение от проделанной работы. Как я всегда говорю: "Не откладывай на завтра то, что можно сделать сегодня", особенно когда речь идет о работающем ключе от вашего авто.» — Артем Патапов
