Треснувший экран, погасшие сегменты или отвалившийся шлейф — замена дисплея брелока сигнализации решает проблему в 80% случаев, если повреждена только индикация, а плата и радиомодуль целы. Стоимость ремонта в сервисе — от 900 до 1500 ₽, время — 10–40 минут. Самостоятельная замена дисплея брелка реальна, но требует аккуратности и понимания типа дисплея: часть экранов крепится на самоклеящийся шлейф, часть — только пайкой. Ниже разберем, как диагностировать поломку, что купить и когда проще выполнить замену брелока сигнализации целиком.
Прежде чем приступать к разборке устройства, необходимо убедиться, что у вас есть подходящая запчасть на замену. Эксперты настоятельно рекомендуют заранее подбирать оригинальные дисплеи для брелоков автосигнализации, так как дешевые аналоги часто имеют смещенные контактные площадки. Наличие качественного модуля с правильной распиновкой гарантирует, что вам не придется дважды перепаивать шлейф. Ниже разберем, как диагностировать поломку, что купить и когда проще выполнить замену пульта целиком.
Основные причины поломки ЖК-экрана на брелоке автосигнализации
Экран брелока — самое хрупкое место устройства. Он не защищен корпусом так, как плата, и принимает на себя все механические нагрузки.
Основные причины выхода из строя:
- Падение на твердую поверхность — трещины стекла, отрыв шлейфа от контактной площадки. Достаточно падения с высоты пояса на асфальт.
- Износ шлейфа — перегибы при каждом нажатии кнопок. Со временем дорожки перетираются, особенно у моделей с верхним расположением экрана.
- Попадание влаги — окисление контактов, коррозия дорожек. Частая история после дождя или мытья рук с брелоком в кармане.
- Выгорание сегментов — у LCD-экранов со временем деградирует поляризатор, символы становятся блеклыми или пропадают частично.
- Перегрев при пайке — если брелок уже вскрывали и грели контакты паяльником выше 220°C, дорожки могли отслоиться от подложки.
Диагностика простая: если брелок реагирует на кнопки (машина открывается), но экран не показывает символы или показывает их частично — дело именно в дисплее или шлейфе. Если сигнализация не отвечает вовсе — проблема глубже: плата, радиомодуль или батарея.

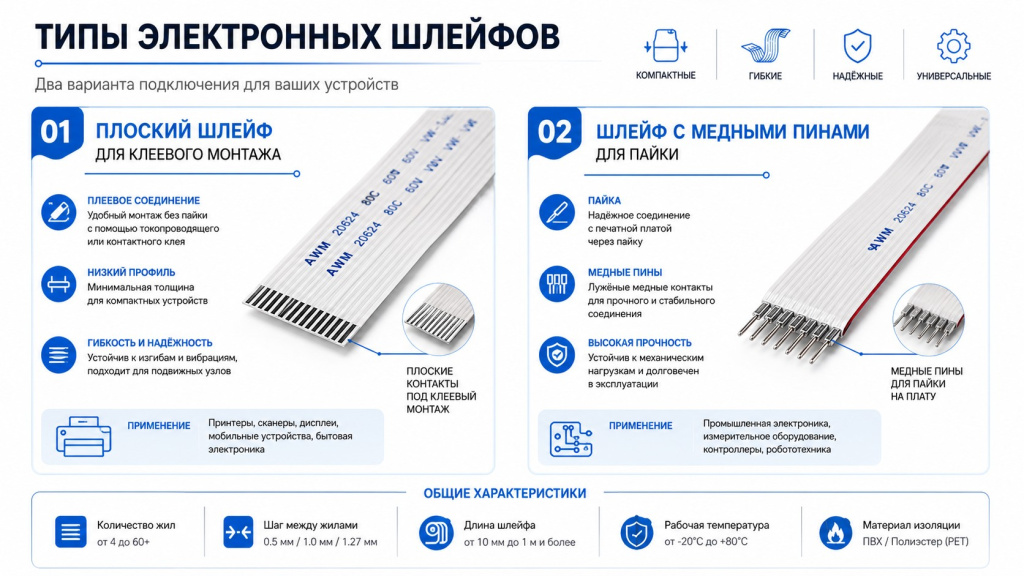

Типы матриц для пультов управления и особенности их шлейфов
Перед покупкой нового экрана определите тип крепления. От этого зависит, сможете ли вы заменить дисплей брелока сигнализации самостоятельно или понадобится пайка.
| Тип дисплея | Крепление | Сложность замены | Примеры брелоков |
| LCD с самоклеящимся шлейфом | Прижимной контакт, без пайки | Низкая — достаточно пинцета и чистки контактов | StarLine A91, A93 (часть ревизий) |
| LCD с пайкой шлейфа | Шлейф припаян к плате | Средняя — нужен паяльник с тонким жалом и флюс | Pandora, Scher-Khan, Tomahawk |
| OLED с пайкой и контроллером | Модуль с контроллером, пайка по контуру | Высокая — риск повредить дорожки при демонтаже | Модели с цветным экраном |
Перед заказом запчасти обязательно вскройте корпус и проверьте тип крепления шлейфа на плате.
Критический нюанс: даже для одной модели сигнализации автомобиля StarLine A91 выпускалось несколько ревизий плат. Новый экран может подходить по разъему, но отличаться способом фиксации. Перед заказом сверяйте не только модель брелока, но и маркировку на шлейфе или контроллере. Это касается замены дисплея брелка и других моделей брелков сигнализации.
Пошаговая инструкция: как поменять экран на брелоке своими руками
Для самостоятельной замены дисплея брелока сигнализации подготовьте минимальный набор:
- крестовая отвертка №0 или №1 — для винтов корпуса;
- пластиковая лопатка или медиатор — для вскрытия защелок;
- пинцет — для работы со шлейфом;
- изопропиловый спирт и безворсовая салфетка — для очистки контактов;
- паяльник с жалом 1–2 мм и флюс — только если тип дисплея требует пайки;
- лупа или макрорежим на телефоне — для контроля совмещения дорожек.
Используйте пластиковые инструменты, чтобы не оставить зазубрин на краях корпуса.
Порядок работ:
- Снимите батарейку. Это обязательный шаг — работа с платой под напряжением рискованна и для электроники, и для вас.

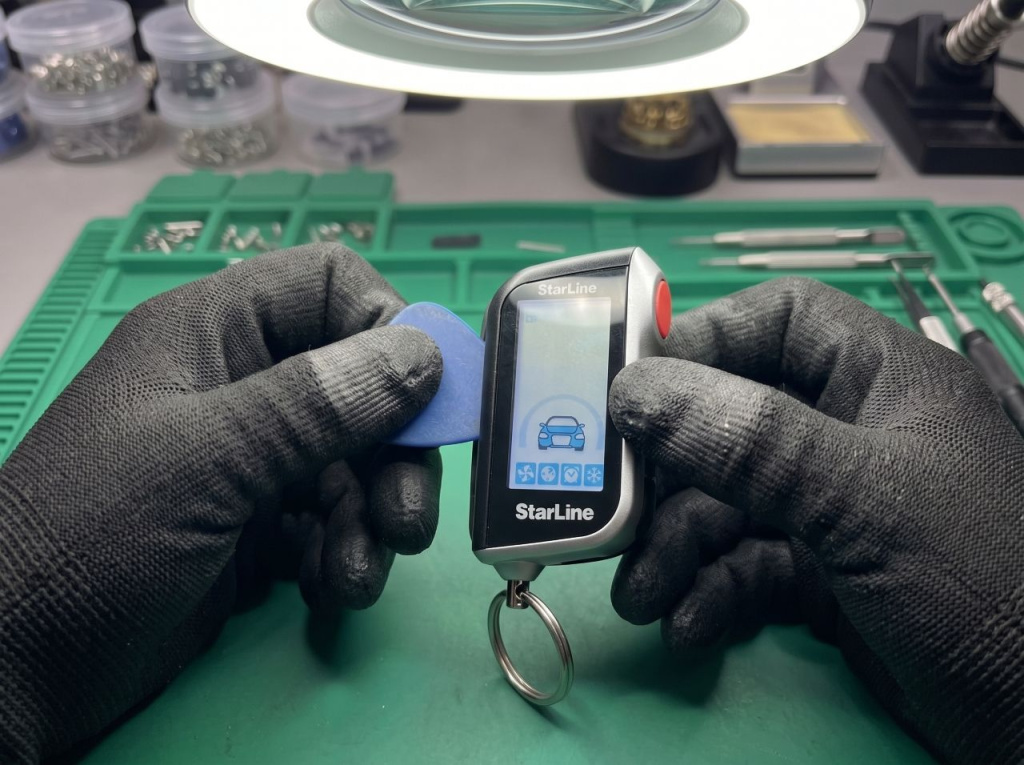

- Открутите винты и аккуратно раскройте корпус пластиковой лопаткой. Не тяните половинки резко — внутри шлейфы.
- Извлеките плату, отсоединив шлейф от дисплея. Если шлейф припаян — прогрейте контакты паяльником и аккуратно отделите.
- Очистите контактные площадки спиртом. Часто проблема не в самом дисплее, а в окисленных контактах — после чистки экран оживает.

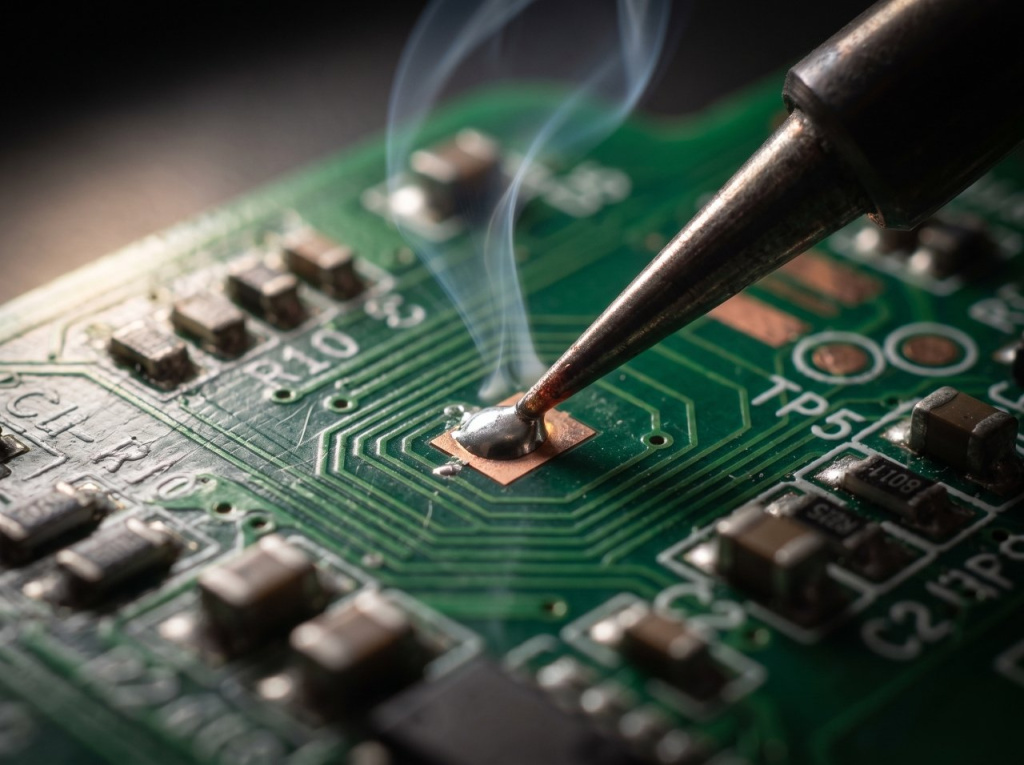

- Установите новый дисплей, совместив дорожки шлейфа с площадками. При пайке не держите жало дольше 2–3 секунд на одном контакте.
- Соберите корпус, установите батарейку и проведите тест: все символы, подсветка, кнопки, вибрация.
Совет эксперта. В 30% обращений к нам «мертвый экран» оказывается окисленным контактом, а не сломанным дисплеем. Прежде чем заказывать новый экран за 500–800 ₽, разберите брелок и протрите контактные площадки спиртом. Это бесплатно и занимает 5 минут. Если после чистки символы появились — проблема решена.
В каких случаях ремонт пульта сигнализации лучше доверить мастерам
Есть ситуации, где замена дисплея брелока сигнализации своими руками приведет к лишним тратам или полной потере брелока. В таких случаях лучше сразу обратиться за услугами по замене дисплея к специалистам.
Перегрев контактов паяльником — самая частая причина окончательной гибели платы управления.
Случай 1. Повреждена плата. Если при вскрытии видны следы коррозии, вздутые конденсаторы или оторванные дорожки — замена экрана не поможет. Нужна диагностика платы, а это уже работа для сервиса.
Случай 2. Брелок редкой модели. Для Pandora и Scher-Khan найти совместимый дисплей сложно — они часто идут в паре с контроллером. Дешевле и надежнее заказать новый брелок и перепривязать его к сигнализации.
Случай 3. Нет опыта пайки. Если тип дисплея требует пайки, а вы держали паяльник в руках пару раз в жизни — не рискуйте. Перегретый шлейф превращает брелок в кирпич, и восстановить его сложнее, чем заменить экран с нуля.
Случай 4. Брелок — единственный. Если второго брелока нет, а сигнализация нужна каждый день, не экспериментируйте. Неудачная замена оставит вас без управления автомобилем, а экстренный выезд мастера обойдется дороже планового ремонта.
Критерии выбора надежного сервисного центра для перепайки контактов
Если решаете отдать брелок в мастерскую, проверяйте три параметра.
Специализация. Мастер должен заниматься именно автоключами и брелоками сигнализации, а не «ремонтом электроники вообще». Узкая специализация означает наличие запчастей и отработанных схем. Правильная замена дисплея брелока сигнализации требует опыта работы с конкретными моделями.
Наличие запчастей. Хороший сервис не отправляет клиента искать дисплей самостоятельно. У нас в ALLKEY на складе есть экраны для StarLine, Pandora, Scher-Khan и других популярных моделей — ремонт занимает 15–20 минут, а не несколько дней ожидания доставки.
Гарантия на работу. Норма — гарантия от 30 дней на замененный дисплей. Если мастер не дает гарантию, это повод усомниться в качестве пайки и совместимости запчасти.
Средняя рыночная вилка по России — 900–1500 ₽ за работу без учета стоимости дисплея. Цена ниже 500 ₽ должна насторожить: либо экономят на запчастях, либо не несут ответственности за результат.
Главные ошибки новичков при самостоятельной замене шлейфа
Разберем типичные промахи, которые мы видим в нашей практике, когда клиенты пытаются заменить дисплей брелока сигнализации самостоятельно.
Ошибка 1. Покупка несовместимого дисплея. Экран от StarLine A93 не встанет в корпус A91 без доработки, хотя визуально они похожи. Всегда сверяйте маркировку на шлейфе и ревизию платы.
Ошибка 2. Резкое отделение шлейфа. Если шлейф приклеен к плате, не тяните его — подденьте пинцетом и прогрейте феном или паяльником. Резкое усилие отрывает контактные дорожки вместе с площадками.
Ошибка 3. Перегрев при пайке. Температура выше 220°C на контакте дольше 3 секунд — гарантированное отслоение дорожки. Используйте флюс и паяльник с регулировкой температуры.
Ошибка 4. Сборка без теста. После сборки проверьте не только отображение символов, но и работу кнопок, подсветку, вибрацию. Иногда при сборке зажимается шлейф, и экран гаснет через день.
Ответы на частые вопросы
Сколько стоит замена дисплея брелока сигнализации?
В сервисе — 900–1500 ₽ за работу. Сам дисплей для StarLine стоит 400–800 ₽ в зависимости от модели и ревизии. Итого полная замена дисплея брелока сигнализации обходится в 1300–2300 ₽.
Можно ли заменить экран на брелоке без пайки?
Да, если дисплей крепится на самоклеящемся шлейфе — достаточно аккуратно отделить старый и прижать новый. Для паяных дисплеев без паяльника не обойтись.
Что делать, если после замены экран не работает?
Проверьте правильность совмещения шлейфа с контактными площадками и чистоту контактов. Если контакты чистые и совмещены верно, вероятно, дисплей несовместим с вашей ревизией платы.
Как понять, что нужна замена брелока, а не дисплея?
Если брелок для сигнализации перестал открывать машину даже с новой батарейкой, а экран при этом цел — проблема в плате или радиомодуле. В этом случае дешевле купить новый брелок и перепривязать его к системе автомобильной сигнализации.
Сколько времени занимает замена в сервисе?
При наличии запчасти на складе — 15–20 минут. Если дисплей нужно заказывать, добавьте 2–5 дней на доставку.
Если сомневаетесь в своих силах или брелок единственный — привозите его к нам. Мы работаем с брелоками всех популярных марок сигнализаций, держим на складе ходовые дисплеи и даем гарантию на замену. Адрес: г. Набережные Челны, улица Ахметшина, 108а. Режим работы: пн–пт, 8:00–19:00
