Каждый мастер знает: испорченная заготовка автомобильного ключа — это не просто кусок металла, а прямые убытки и, что еще хуже, удар по репутации. Я в Allkey с 2012 года и видел сотни случаев, когда причина брака крылась не в станке, а в мелочах. Эта статья — мой концентрированный опыт, исчерпывающий гид по предотвращению 99% ошибок за счет правильной техники и выбора ключевых инструментов: фрезы и копира.Автор: Артем Патапов, главный специалист компании Allkey. Я в деле с 2012 года, с самого основания компании, и моя работа — делать так, чтобы каждый ключ работал идеально.
Особенно обидно, когда из-за изношенной фрезы или сбитого прицела копира в мусорное ведро отправляется не просто кусок дешевой латуни, а дорогая болванка, предназначенная для установки дорогостоящей электроники. Чтобы минимизировать финансовые потери и гарантировать идеальную посадку транспондера внутри корпуса, профессионалы используют качественные заготовки с местом под чип, геометрия которых строго соответствует заводским стандартам автоконцернов. Использование правильной механической базы без дефектов литья — это первый шаг к тому, чтобы нарезка лезвия прошла без неприятных сюрпризов.

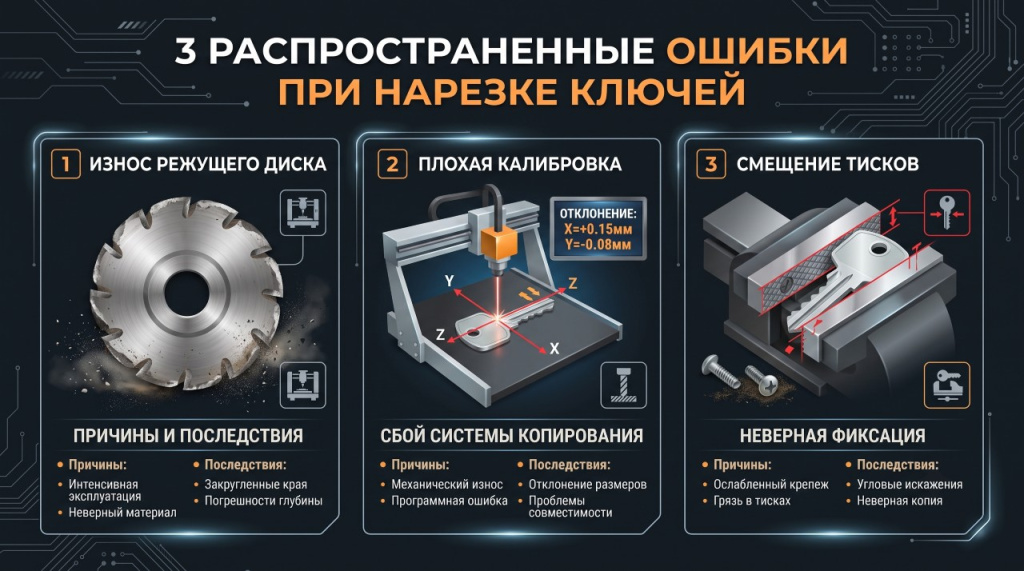

Типичные ошибки при механической нарезке автомобильных ключей
Чтобы вы могли быстро найти причину проблемы, я собрал самые частые случаи в одну таблицу. Это экспресс-диагностика, которая не раз выручала наших клиентов-мастеров и, уверен, поможет и вам.
| Проблема (визуальный признак) | Вероятная причина | Быстрое решение | Затронутый узел |
| Ключ не входит или туго идет в замок | Смещение секрета по оси или неверный профиль | Проверить упоры, очистить тиски от стружки, откалибровать станок | Тиски, упоры, калибровка |
| Ключ болтается в замке, не поворачивает | Чрезмерная глубина нарезки ("перерез") | Заменить изношенный копир/фрезу, выполнить калибровку по высоте | Копир, фреза, калибровка |
| "Рваный" край, заусенцы на лезвии | Износ (затупление) фрезы, слишком высокая скорость подачи | Заменить фрезу, снизить скорость подачи, проверить шпиндель на биение | Фреза, оператор |
| Неправильная глубина дорожек | Неверная калибровка, износ пары фреза-копир | Выполнить калибровку по инструкции, заменить расходники парой | Копир, фреза |
Базовый чек-лист причин брака при фрезеровке лезвия.
Как выбрать фрезу для ЧПУ станка: материал и геометрия
Выбор фрезы — это 80% успеха при нарезке автомобильных ключей. Дешевый или неподходящий режущий инструмент не спасет даже самый дорогой ЧПУ станок, а лишь приведет к порче дорогих заготовок.
Отличия быстрорежущей стали HSS от карбидных (твердосплавных) фрез
Давайте разберемся в основах, чтобы ваш выбор был осознанным.

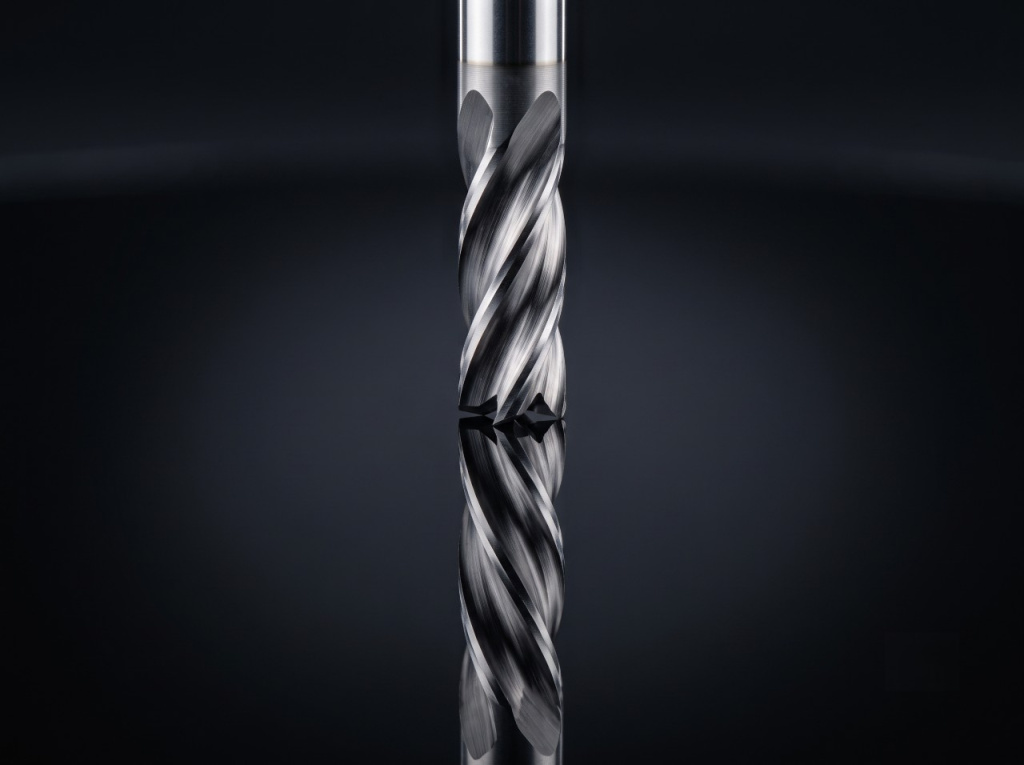

Карбидные фрезы обеспечивают идеальную чистоту реза и имеют ресурс в десятки раз выше, чем обычная HSS-сталь.
По материалу изготовления
- Быстрорежущая сталь (HSS): Это базовый, доступный по цене вариант. Он неплохо справляется с латунными заготовками, но на более твердых сплавах и при больших объемах работы быстро изнашивается (тупится). Результат — "рваный" рез и необходимость частой замены.
- Твердосплавные (карбидные): Это выбор профессионалов. Да, они дороже, но их ресурс в разы выше. Они обеспечивают идеальную чистоту реза даже на самых твердых материалах и дольше держат геометрию. Для работы на потоке и с дорогими ключами их использование абсолютно необходимо для стабильного качества.
| Параметр | HSS (Быстрорежущая сталь) | Карбид (Твердосплавные) |
| Ресурс (кол-во ключей) | Низкий (десятки) | Высокий (сотни/тысячи) |
| Чистота реза | Удовлетворительная | Отличная |
| Цена | Низкая | Высокая |
| Хрупкость | Низкая | Высокая (боятся ударов) |
| Рекомендуемые материалы | Латунь, мягкие сплавы | Сталь, нейзильбер, любые сплавы |
По геометрии и назначению
- Угловые фрезы: Используются для нарезки классических "английских" профилей ключа, где секреты нарезаются по бокам лезвия.
- Торцевые (пальчиковые) фрезы: Основной инструмент для современных ключей с вертикальной фрезеровкой (лазерные, "волна"). Именно от их диаметра (1.5 мм, 2.0 мм, 2.5 мм) зависит точность воспроизведения профиля.
- Специализированные фрезы: Для специфических ключей, например, для Ford Tibbe, требуются отдельные фрезы уникальной формы.
Маркировка инструмента: почему важны диаметр и угол заточки
Цифры и буквы в названии фрезы — не просто артикул, а ее паспорт. Обычно маркировка включает диаметр, угол заточки и материал. Игнорирование этих параметров приводит к фатальным ошибкам.
"Многие новички в нашей нише игнорируют маркировку, покупая 'просто фрезу на 2.5 мм'. Но именно код производителя гарантирует правильный угол заточки режущей кромки, что критично для лазерных ключей. Ошибка в полградуса на кончике фрезы — и ключ не будет работать в замке, даже если визуально он кажется идеальным. Мой принцип: не откладывай на завтра то, что можно сделать сегодня. А это значит — разобраться в инструменте сейчас, чтобы не терять деньги на заготовках завтра." — Артем Патапов.
Настройка копира и правильная калибровка станка для ключей
Если фреза — это резец, то копир (декодер или щуп) — это ее глаза и уши. Этот элемент часто недооценивают, а зря.
Что такое копир и почему он так же важен, как и фреза
Копир физически "читает" профиль оригинального ключа или направляющей, а станок синхронно передает это движение на фрезу, которая нарезает жало на новой заготовке. Это как игла и звукосниматель в виниловом проигрывателе: если игла изношена или неправильно настроена, даже самая лучшая пластинка будет звучать с искажениями. Точно так же изношенный или неверно откалиброванный копир даст команду фрезе нарезать неверную глубину.
Пошаговая инструкция по калибровке осей и высоты щупа
Главное правило выбора: диаметр копира должен строго соответствовать диаметру фрезы. Использовать фрезу 2.0 мм с копиром 1.5 мм — гарантированно испортить болванку. Калибровка — это процесс выравнивания их высоты относительно друг друга.
- Установите в шпиндель фрезу, а в гнездо копира — сам копир (декодер).
- Используйте специальную калибровочную пластину или просто два одинаковых калибровочных штифта, которые идут в комплекте со станком (например, с Xhorse Condor или Dolphin).
- Опустите фрезу так, чтобы она коснулась поверхности штифта в тисках.
- Аналогично опустите копир, чтобы он коснулся поверхности второго штифта.
- Затяните все фиксаторы. Теперь станок знает, что кончик фрезы и кончик копира находятся на одном уровне.
Разбор частых проблем: почему дубликат заедает в замке зажигания
Теперь, когда мы разобрались с инструментами, причины большинства проблем становятся очевидными.
Ошибка №1: Неправильная глубина нарезки (ключ не поворачивается или болтается)
Это самая распространенная проблема. Если ключ болтается — глубина избыточна, если не поворачивается до конца — недостаточна.
Причины: Износ кончика фрезы или копира (они становятся короче), неверная калибровка по высоте, люфт в механизме станка.
Как предотвратить: В Allkey мы придерживаемся правила: менять фрезу и копир парой. Регулярно проводите калибровку, особенно перед работой с новым типом ключа или после смены фрезы. Цена такой ошибки – это минимум стоимость испорченной болванки и потерянное время.
Ошибка №2: Смещение секрета по оси (ключ не входит в замок)
Секреты нарезаны правильно по глубине, но смещены вдоль лезвия ключа.
Причины: Заготовка неправильно установлена в тисках (не доведена до упора), либо сами тиски или упоры загрязнены металлической стружкой.
Как предотвратить: Перед установкой каждой заготовки тщательно очищайте тиски и упоры кистью или сжатым воздухом. Убедитесь, что жало ключа плотно прилегает к упору перед тем, как зажать его.
Ошибка №3: Повреждение заготовки (заусенцы, сколы, "рваный" рез)
Поверхность нарезанного ключа выглядит неаккуратно, с острыми краями, которые могут повредить секретность замка.
Причины: "Села" фреза (потеряла остроту), слишком высокая скорость подачи заготовки на фрезу, вибрация станка.
Как предотвратить: Своевременно меняйте фрезы, не пытайтесь "дожать" изношенный инструмент. Подача должна быть плавной, без рывков. Согласно нашему опыту, фрезу из HSS стоит менять после нарезки 50-70 ключей, чтобы не рисковать качеством.
Какое оборудование выбрать для вертикальной и лазерной фрезеровки
Правильные инструменты работают на правильном оборудовании. В нашем ассортименте Allkey есть решения под любые задачи, от небольшой мастерской до крупного сервиса.
Вертикальные, универсальные и электронные станки (с ЧПУ): ключевые отличия
- Вертикальные станки: Их основная задача — работа с "лазерными" и "волновыми" ключами, где фрезеровка идет по плоскости лезвия. Отличный выбор для мастерских, фокусирующихся на современных авто.
- Универсальные станки: Предназначены для нарезки "английских", крестовых, финских и сувальдных ключей. Это рабочая лошадка для бытовых и старых автомобильных ключей.
- Станки с ЧПУ: Это высшая лига. Работают по коду ключа, который можно получить по VIN-номеру или со специального оборудования. Обеспечивают максимальную точность, минимизируют человеческий фактор и позволяют делать ключи даже при полной утере оригинала. Модели вроде Xhorse Condor стали отраслевым стандартом.
Часто задаваемые вопросы
Можно ли использовать одну фрезу для всех видов ключей?
Теоретически, если диаметр и тип подходят, — да. Но я категорически не советую. Фреза, поработавшая на твердой стали, может оставить плохой рез на мягкой латуни. Правило хорошего тона — иметь отдельный комплект расходников для разных материалов.
Как часто нужно калибровать станок для нарезки ключей?
Я рекомендую делать это каждое утро перед началом работы, а также обязательно после каждой смены фрезы или копира. Процесс занимает две минуты, но страхует от десятков потенциальных ошибок в течение дня.
Что делать, если ЧПУ-станок выдает ошибку по коду ключа?
Во-первых, перепроверьте сам код и выбранный в базе данных профиль ключа. Во-вторых, убедитесь, что установлена правильная заготовка. Если все верно, проблема может быть в необходимости обновления прошивки станка или, в редких случаях, в ошибке самой базы данных.
Почему новый ключ царапает или заедает в замке?
Чаще всего это следствие заусенцев из-за изношенной фрезы. После нарезки всегда проходитесь по лезвию специальной металлической щеткой, чтобы снять мелкую стружку и сгладить острые грани. Если не помогает — проблема в геометрии, и ключ нужно переделывать.
Влияет ли качество заготовки ключа на результат нарезки?
Напрямую. Дешевая "безымянная" болванка может быть сделана из слишком мягкого сплава, который будет "тянуться", а не резаться. Или, наоборот, ее геометрия будет изначально кривой. Мы в Allkey работаем только с проверенными поставщиками заготовок, потому что это основа качественного дубликата.
